大気科学演習１

gnuplot

for ループ

シェルスクリプトの for ループと同様の機能をgnuplotでも使うことができる．

gnuplot> set datafile separator ','

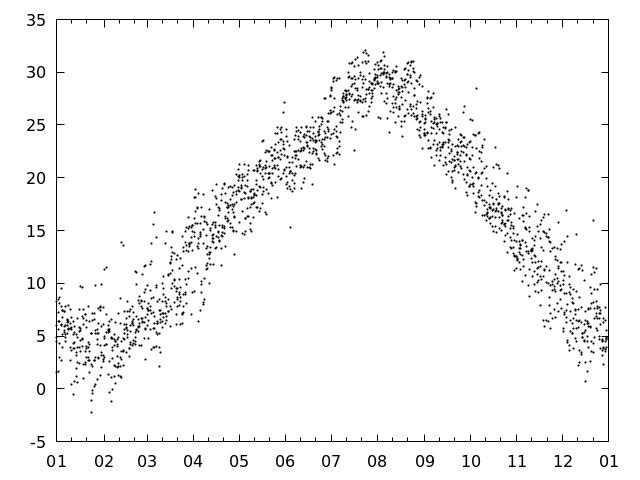

gnuplot> plot for [i=2014:2018] '/home/atmos/ipesc/sample/amedas/Okayama_Okayama_'.i.'.csv' using 0:2

変数 i に 2014 から 2018 までの数字を順番に入れて，どんどん重ね描きする． 変数をファイル名に埋め込むところでは，変数を「.」で囲んでいる(gnuplotではこうすることになっている)．

ループで複数の行をまわすこともできる． for の前に do をつけて，繰り返し部分を { と } で囲む．

gnuplot> do for [i=2014:2018] {
more> set term pngcairo
more> set output sprintf("dailymean%d.png",i)
more> set datafile separator ','
more> set xdata time
more> set timefmt "%m/%d"
more> plot '/home/atmos/ipesc/sample/amedas/Okayama_Okayama_'.i.'.csv' using 1:2
more> }
gnuplot>

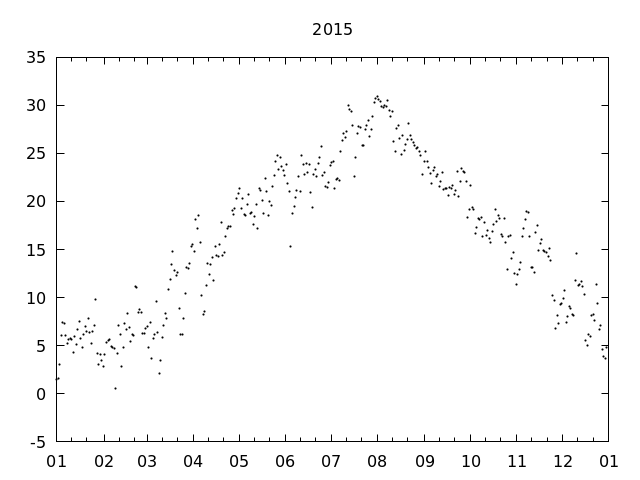

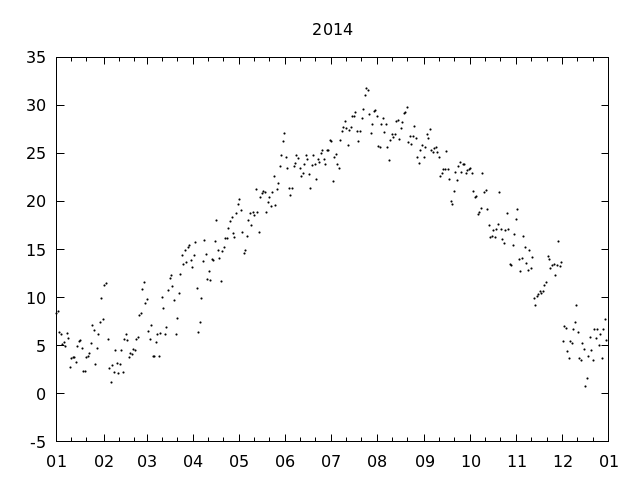

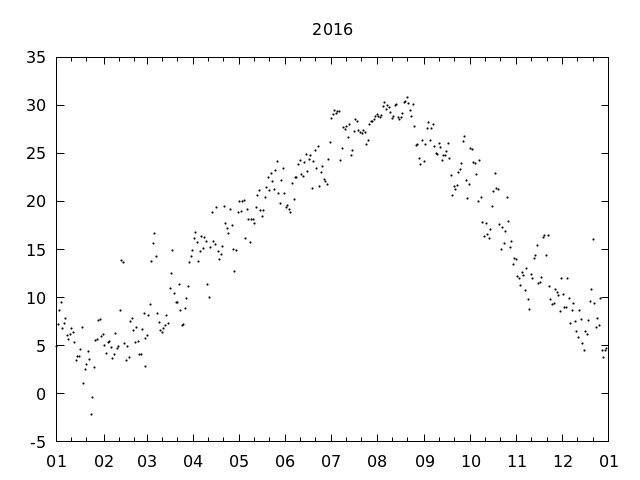

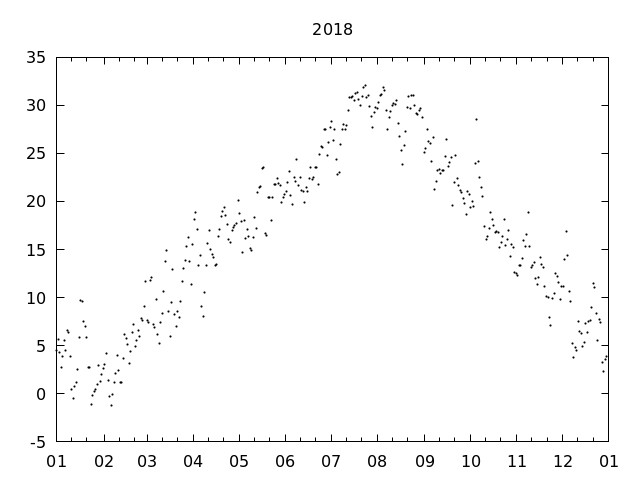

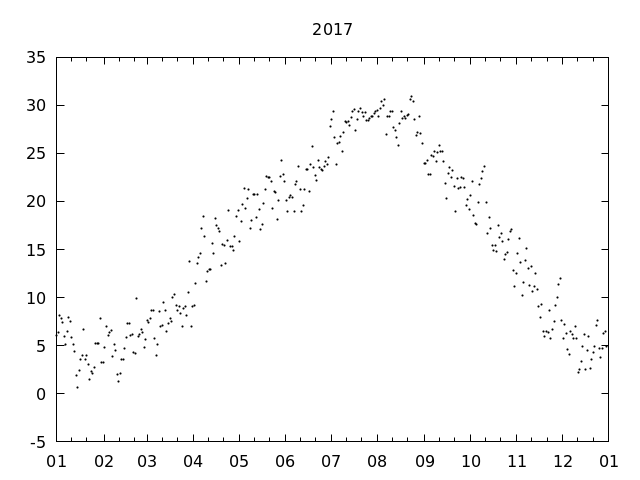

ちゃんと動作したら，dailymean2014.png から dailymean2018.png の５つのファイルが生成したはず．

蛇足：smooth unique で平年値を計算する

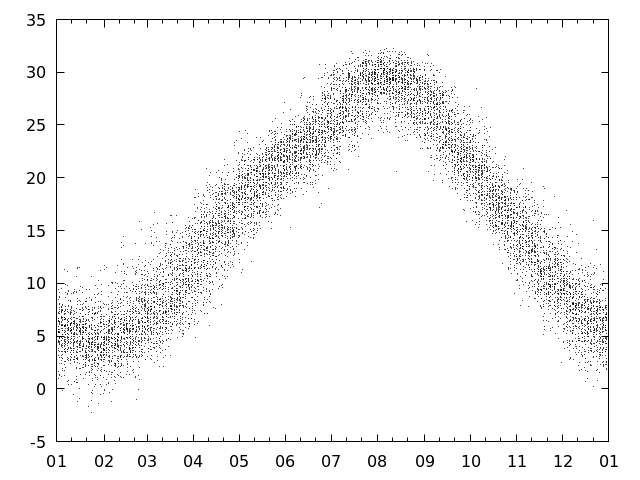

ここでは５年分をまとめて図にしたが，もっと長い期間をまとめて図にすることも(簡単に)できる． 例えば，1991年から2020年までをまとめて図にすると

気象庁では，気象を評価する基準として平年値というのを定義していて，平年値は30年間の平均値，ということになっている（平年値）． 30年分を図にすることができたなら，平年値も図にしてみたいと思うわけですが，それぞれの日について平均を計算するのは面倒と思う． でも，gnuplotで「smooth unique」を使うと簡単に平年値を計算することができる．

smooth unique は，同じ x の値をもつデータを平均化する． 例えば

0  1
0  3
0  5
1  2
1  3
1  7
1  4
2  2
4  5

というデータは，smooth unique を追加して plot すると

0  3
1  4
2  2
4  5

の４つの点がプロットされる．

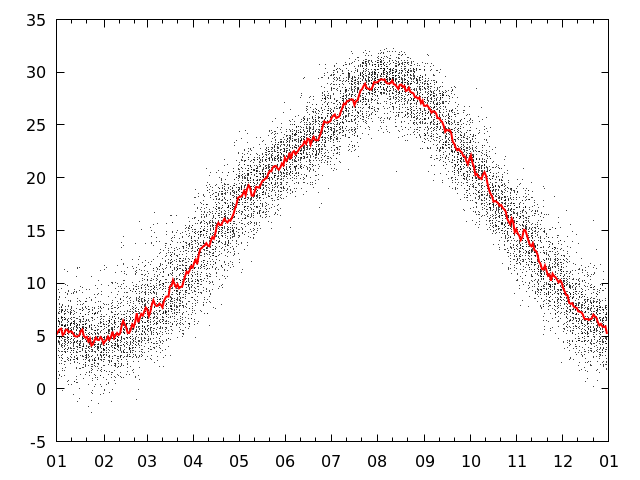

ということで，平年値を重ねてプロットするなら，30年分のデータをまとめたファイル okayama.csv とかを作って

plot 'okayama.csv' u 1:2 with lines smooth unique

としたらよい．

蛇足２： x の値がばらばらのとき

x の値を丸める関数を使ってから smooth unique する．

gnuplot> nearint(x)=( x-floor(x) <= 0.5 ? floor(x) : floor(x)+1 )
gnuplot> filter(x,y)=nearint(x/y)*y

この filter(x,y) を使うと，[(n-0.5)y, (n+0.5)y] の範囲にある x が丸められて ny になる．

gnuplot> plot 'data.dat' using (filter($1,10)):2 smooth unique with lines
